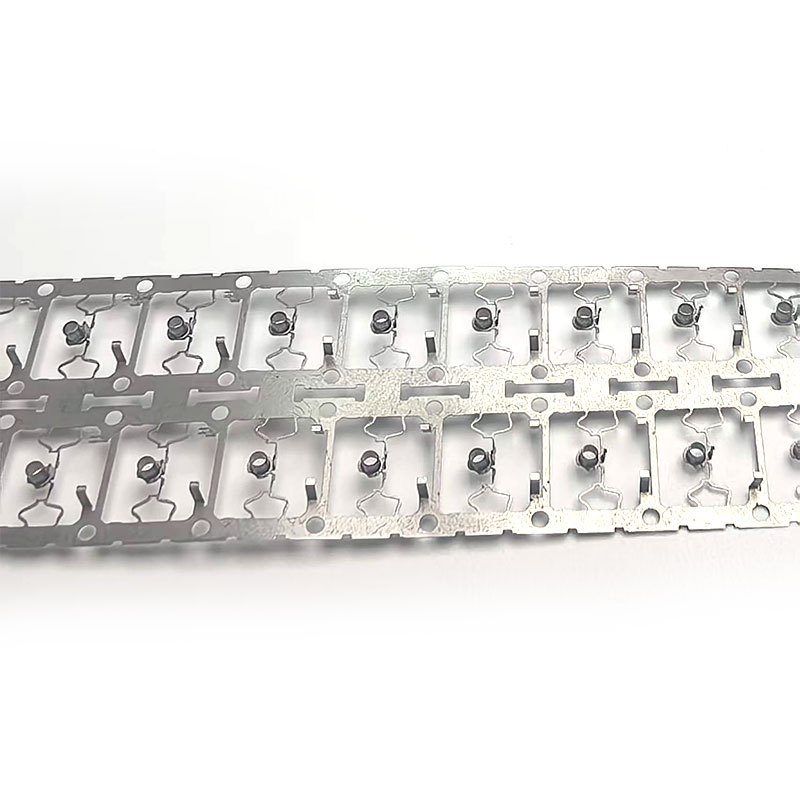

Elektroninės tikslaus štampavimo dalysyra būtini gaminant kompaktiškus, laidžius ir labai tikslius komponentus, naudojamus jungtyse, jutikliuose, automobilių elektronikoje ir ryšių įrenginiuose.Qirensujungia tikslų štampavimą su EDM technologija, kad būtų pagaminti sudėtingi metaliniai komponentai, kurių matmenų nuokrypis yra iki ±0,005 mm, o tai palaiko ir prototipo kūrimą, ir didelės apimties gamybą.
Kadangi elektroniniai gaminiai tampa mažesni, plonesni ir labiau integruoti, gamintojams reikia metalinių komponentų, kurie gali išlaikyti griežtus matmenis ir užtikrinti stabilų laidumą, mechaninį stiprumą ir patikimą surinkimo veikimą. Elektroninis tikslus štampavimas yra efektyvus būdas formuoti gnybtus, kontaktinius komponentus, ekranavimo dalis, spyruoklinius elementus ir kitas sudėtingas metalines konstrukcijas gamybos mastu. Derindama EDM formų gamybą, precizišką štampavimą, pažangų patikrinimą ir proceso valdymą, „Qiren“ teikia pritaikytus sprendimus elektronikai, automobilių elektronikai, medicinos įrangai ir ryšių programoms. Dėl praneštos ±0,005 mm matmenų tolerancijos, medžiagų pritaikymo ir paviršiaus kokybės kontrolės tikslus štampavimas yra tinkamas sudėtingoms elektroninių komponentų programoms.
Turinys
- Kodėl elektroninės tikslaus štampavimo dalys yra svarbios?
- Kokie yra pagrindiniai privalumai?
- Kokias medžiagas galima naudoti?
- Kaip gaminamos tikslaus štampavimo dalys?
- Kur jie naudojami?
- Kaip pirkėjai turėtų pasirinkti tikslaus štampavimo tiekėją?
- Dažnai užduodami klausimai
- Išvada
Kodėl elektroninės tikslaus štampavimo dalys yra svarbios?
Šiuolaikiniai elektronikos gaminiai vis labiau priklauso nuo miniatiūrinių metalinių komponentų. Jungties gnybtas, ekranavimo elementas, kontaktinė spyruoklė, akumuliatoriaus komponentas arba laidžioji atrama gali būti tik nedidelė įprastinio mechaninio komponento dydžio dalis, tačiau jie gali tiesiogiai paveikti viso gaminio veikimą.
Štai kodėl tikslus štampavimas yra daugiau nei paprastas lakštinio metalo pjovimas ir formavimas. Gamybos procesas turi kontroliuoti matmenų tikslumą, medžiagos deformaciją, įtrūkimus, paviršiaus kokybę ir pakartojamumą. Elektroninėms reikmėms net nedidelis matmenų nuokrypis gali turėti įtakos kontaktiniam slėgiui, įterpimo jėgai, elektros laidumui, surinkimo išlygiavimui arba gaminio eksploatavimo trukmei.
Remiantis Qiren gaminio informacija, jo štampavimo operacija sujungia EDM formų apdorojimą su tiksliomis štampavimo ir tikrinimo technologijomis. Bendrovė teigia, kad jos procesas gali pasiekti ± 0,005 mm leistinus nuokrypius tinkamoms reikmėms, įskaitant sudėtingos formos dalis, mikro skylių komponentus ir ypač plonas medžiagas, kurių dydis mažesnis nei 0,1 mm.
Dėl šio derinio tikslus štampavimas yra ypač vertingas, kai gamintojams reikia pakartojamų komponentų dideliais kiekiais, neprarandant matmenų nuoseklumo.
Kokie yra pagrindiniai elektroninio tikslaus štampavimo dalių pranašumai?
1. Didelis matmenų tikslumas
Tiksliems elektroniniams komponentams dažnai reikia griežtai kontroliuojamų matmenų, kad tilptų į miniatiūrinius mazgus. Pažangus štampavimo dizainas, EDM apdirbimas ir kontroliuojami štampavimo parametrai gali sumažinti matmenų svyravimus ir pagerinti dalių nuoseklumą.
Jungčių gnybtų ir kitų laidžių komponentų matmenų tikslumas tiesiogiai įtakoja sujungimo našumą. Nuosekli geometrija padeda gamintojams išlaikyti nuspėjamą įterpimo jėgą, kontaktų padėtį ir surinkimo suderinamumą.
2. Sudėtingos geometrijos galimybės
Tradiciniai štampavimo procesai gali susidurti su apribojimais, kai komponentuose yra gilių griovelių, aštrių kampų, laiptuotų skylių, siaurų dalių ar kitų sudėtingų ypatybių. Įrankiai su EDM pagalba gali padėti sukurti sudėtingesnes štampų konstrukcijas šioms sudėtingoms geometrijoms.
- Mikro skylės ir siauri lizdai
- Pakopinės ir įleidžiamos konstrukcijos
- Puikios kontaktinės sritys
- Aštraus kampo savybės
- Itin ploni metaliniai komponentai
- Mažos spyruoklės ir laidžios konstrukcijos
3. Efektyvi masinė gamyba
Sukūrus ir patvirtinus štampavimo štampą, procesas gali pagaminti didelius kiekius nuoseklių dalių su santykinai trumpu ciklo laiku. Dėl to precizinis štampavimas yra ypač patrauklus elektronikos gamintojams, kurių gamybos apimtys yra stabilios.
4. Geresnė paviršiaus kokybė
Elektrinių ir mechaninių komponentų paviršiaus būklė yra labai svarbi. Pernelyg didelis įbrėžimas, įbrėžimai, deformacija ar šiurkštūs paviršiai gali sukelti surinkimo problemų arba neigiamai paveikti laidumą ir atsparumą dilimui.
Qiren aprašo bekontakčio EDM apdorojimo ir veidrodinio apdailos technologijos naudojimą reiklioms reikmėms, kurių paviršiaus šiurkštumas yra mažesnis nei Ra0,2 μm atitinkamomis apdorojimo sąlygomis.
Kokias medžiagas galima naudoti?
Medžiagos parinkimas turėtų būti pagrįstas laidumu, stiprumu, atsparumu korozijai, kietumu, spyruoklių charakteristikomis, formavimo elgesiu, darbo temperatūra ir galutinio naudojimo reikalavimais.
| Medžiagos tipas | Tipinės charakteristikos | Galimos programos |
|---|---|---|
| Vario lydiniai | Geras elektros laidumas ir formavimas | Gnybtai, kontaktai, laidžios dalys |
| Nerūdijantis plienas | Stiprumas, atsparumas korozijai, ilgaamžiškumas | Elektroniniai korpusai, spyruoklės, konstrukciniai komponentai |
| Titanas | Didelis stiprumo ir svorio santykis bei atsparumas korozijai | Specializuoti elektroniniai ir medicininiai komponentai |
| Didelio kietumo lydiniai | Atsparumas dilimui ir mechaninis stabilumas | Reikalingi tikslūs komponentai ir su įrankiais susijusios dalys |
Tinkamos medžiagos pasirinkimas taip pat turi įtakos štampo tarnavimo laikui ir gamybos sąnaudoms. Medžiagoms, turinčioms didelį kietumą ar kietumą, gali prireikti specialių įrankių ir apdirbimo strategijų, todėl prieš masinę gamybą svarbu atlikti inžinerinę analizę.
Kaip gaminamos tikslaus štampavimo dalys?
Patikimas tikslaus štampavimo projektas paprastai prasideda gerokai prieš pirmąjį gamybos paleidimą. Komponento brėžinys, medžiagos specifikacija, leistinų nuokrypių reikalavimai, paviršiaus apdaila, metinis tūris ir naudojimo aplinka turi būti peržiūrėti inžinerijos etape.
1 veiksmas: gaminio ir brėžinio analizė
Inžinieriai įvertina geometriją, leistinus nuokrypius, medžiagos storį, formavimo kryptį, kritinius matmenis ir galimą gamybos riziką. Ankstyva projekto analizė gali padėti nustatyti ypatybes, kurios gali sukelti deformaciją, įtrūkimus, per didelius įtrūkimus arba sudėtingą įrankio priežiūrą.
2 veiksmas: tikslus štampo dizainas
Štampavimo štampas nustato, kaip tiksliai galima suformuoti galutinį komponentą. Sudėtingoms elektroninėms dalims EDM apdirbimas gali būti naudojamas kuriant smulkias struktūras ir didelio tikslumo štampo savybes.
3 žingsnis: medžiagos paruošimas
Pasirinkta metalo juosta ar lakštas turi atitikti reikiamą storį, mechanines savybes, paviršiaus būklę. Medžiagos konsistencija yra ypač svarbi, kai tolerancijos yra labai mažos.
4 žingsnis: štampavimas ir formavimas
Gamybos metu medžiaga praeina kontroliuojamas štampavimo operacijas, kad būtų pasiektos pjovimo, lenkimo, perforavimo, formavimo ar progresinės savybės. Stabilūs proceso parametrai padeda išlaikyti pakartojamumą visoje gamybos partijoje.
5 veiksmas: matmenų ir paviršiaus patikrinimas
Apžiūra patikrina kritinius matmenis ir nustato galimus defektus. Qiren praneša, kad naudojo trimatę matavimo įrangą, optinę tikrinimo įrangą ir kietumo bandymus kaip savo kokybės kontrolės proceso dalį. Partijos kokybės ataskaitos taip pat gali padėti užtikrinti gamybos atsekamumą ir klientų priėmimą.
Kur jie naudojami?
Elektroniniai tikslaus štampavimo komponentai naudojami įvairiose pramonės šakose, nes jie gali derinti mažus matmenis su dideliu pakartojamumu ir funkciniu patikimumu.
Buitinė elektronika
Išmaniesiems telefonams, nešiojamiesiems kompiuteriams, nešiojamiesiems įrenginiams ir kitiems kompaktiškiems gaminiams reikalingi miniatiūriniai metaliniai komponentai, kurie tiksliai tilptų į ribotas vidines erdves. Programos gali apimti SIM kortelių laikiklius, C tipo sąsajos komponentus, kontaktinius terminalus ir su FPC susijusias metalines konstrukcijas.
Automobilių elektronika
Vis didėjantis elektroninių valdymo sistemų ir elektrinių transporto priemonių naudojimas padidino tiksliai laidžių ir mechaninių komponentų paklausą. Galimas pritaikymas apima su akumuliatoriumi susijusius komponentus, relių spyruokles, gnybtus, jutiklių komponentus ir elektros jungčių sistemas.
Medicinos įranga
Medicinos prietaisams gali prireikti miniatiūrinių kontroliuojamų matmenų ir patikimos paviršiaus kokybės komponentų. Tiksliai štampuotos metalinės dalys gali būti naudojamos mikroinstrumentų komponentuose, prietaisų korpusuose ir kituose specializuotuose mazguose, kur būtinas matmenų nuoseklumas.
Ryšio įranga
Ryšio įrenginiai ir didelio tankio elektroniniai mazgai priklauso nuo tikslių jungčių ir laidžių komponentų. Tikslus štampavimas gali padėti gaminti kompaktiškas kontaktines konstrukcijas, kurioms pakartotinio surinkimo metu reikalinga nuosekli geometrija.
Kaip pirkėjai turėtų pasirinkti tikslaus štampavimo tiekėją?
Tinkamo tiekėjo pasirinkimas nėra vien vieneto kainų palyginimas. Tiksliųjų elektroninių komponentų atveju įrankių galimybės, tikrinimo sistemos, medžiagų patirtis, inžinerinė pagalba ir gamybos mastelio keitimas gali turėti didesnį poveikį bendroms projekto išlaidoms.
Prieš pateikdami užsakymą pirkėjai turėtų įvertinti šiuos dalykus:
- Matmenų galimybė:Patvirtinkite, ar tiekėjas gali nuosekliai laikytis reikalaujamų leistinų nuokrypių.
- Įrankių patirtis:Peržiūrėkite tiekėjo štampo konstrukciją, EDM, techninės priežiūros ir optimizavimo galimybes.
- Medžiagos patirtis:Įsitikinkite, kad gamintojas supranta pasirinktą vario lydinį, nerūdijantį plieną, titaną ar kitą medžiagą.
- Patikrinimo galimybė:Patikrinkite, ar kritinius matmenis galima išmatuoti naudojant atitinkamą CMM, optinę ar kitą tikrinimo įrangą.
- Gamybos mastelio keitimas:Užtikrinkite, kad tiekėjas galėtų pereiti nuo prototipų ar bandomųjų partijų prie stabilios masinės gamybos.
- Kokybės dokumentacija:Prašykite patikrinimo ataskaitų ir aiškiai apibrėžtų priėmimo kriterijų.
- Inžinerinė komunikacija:Reaguojanti techninė komanda gali sumažinti nereikalingų įrankių peržiūrų ir gamybos vėlavimų skaičių.
„Qiren“ teigia, kad jos štampavimo operacija palaiko tiek mažų partijų bandomąją gamybą, tiek didesnės apimties gamybą. Informacijoje apie gamybą taip pat pabrėžiama 3000 kvadratinių metrų patalpa, daugiau nei 50 darbuotojų ir tyrimų ir plėtros komanda, atstovaujanti maždaug 15 % jos darbuotojų. Bendrovė praneša apie eksportą į daugiau nei 20 šalių ir regionų.
Dažnai užduodami klausimai
Kas yra elektroninio tikslaus štampavimo dalys?
Elektroninės tikslaus štampavimo dalys yra tiksliai suformuotos metalinės dalys, pagamintos taikant precizinio štampavimo procesus, skirtus elektroninėms ir elektromechaninėms reikmėms. Juose gali būti gnybtų, kontaktų, spyruoklių, ekranavimo komponentų, laidžių atramų ir kitų miniatiūrinių dalių.
Kokią toleranciją gali pasiekti tikslus štampavimas?
Pasiekiamas nuokrypis priklauso nuo medžiagos, geometrijos, storio, įrankių konstrukcijos ir gamybos sąlygų. „Qiren“ nurodo iki ± 0,005 mm dydžio leistinus nuokrypius tinkamiems tiksliam štampavimui. Tikrieji leistini nuokrypiai turi būti patvirtinti pagal konkrečios dalies brėžinį.
Ar galima pritaikyti sudėtingus elektroninius komponentus?
Taip. Pasirinktinis tikslus štampavimas gali būti sukurtas atsižvelgiant į klientų brėžinius, 3D modelius, medžiagų specifikacijas, matmenis, leistinus nuokrypius, paviršiaus reikalavimus ir gamybos apimtis. EDM gamyba yra ypač naudinga sudėtingoms konstrukcijoms, kurias sunku pagaminti naudojant įprastinius įrankius.
Kuriose pramonės šakose naudojami tikslūs elektroniniai štampavimo komponentai?
Pagrindinės taikymo sritys apima plataus vartojimo elektroniką, automobilių elektroniką, medicinos įrangą, ryšių įrangą, išmaniųjų namų gaminius ir kitus tikslius elektroninius mazgus.
Kaip galiu paprašyti kainos pasiūlymo?
Pateikus 2D brėžinį arba 3D CAD failą, informaciją apie medžiagą, metinį kiekį, kritines leistinas nuokrypas, paviršiaus apdailos reikalavimus ir numatomą pristatymo grafiką, gamintojas gali įvertinti projektą ir parengti tikslesnę citatą.
Išvada
Elektroniniams prietaisams vis mažėjant ir tobulėjant, gamybos tikslumas tampa vis svarbesnis. Elektroninis tikslus štampavimas suteikia praktinį matmenų nuoseklumo, kompleksinio formavimo galimybių, medžiagų lankstumo, paviršiaus kokybės ir keičiamo dydžio gamybos derinį. Naudodami EDM įrankius, kontroliuojamą štampavimą ir sistemingą tikrinimą, gamintojai gali gaminti miniatiūrinius metalinius komponentus, atitinkančius griežtus elektroninio surinkimo reikalavimus.
„Qiren“ sujungia tikslią formų inžineriją, EDM apdorojimą, štampavimą ir tikrinimo galimybes, kad palaikytų pritaikytus elektroninių komponentų projektus nuo įrankių kūrimo iki gamybos. Jei perkate didelio tikslumo metalinius komponentus, skirtus jungtims, automobilių elektronikai, medicinos prietaisams, ryšių įrangai ar kitiems tiksliams mazgams,susisiekite su mumisaptarti jūsų brėžinius, medžiagas, leistinus nuokrypius, gamybos apimtį ir pritaikytus štampavimo reikalavimus.
